摘要：校園一卡通系統是高校智慧校園信息化系統的重要組成部分，為了解決一卡通存在的問題，實現與智慧校園共享數據中心對接，與智慧校園其它應用實現數據共享，我校采用統一規劃、分布實施的模式逐步完成了校園一卡通升級改造工程。本文從原一卡通系統存在的問題、升級方案的確立、實施、成果等方面，介紹大連醫科大學校園一卡通升級改造建設。

教育信息化的發展和應用水平正日益成為學校的核心競爭力之一。學校信息化由數字校園向智慧校園的轉型是教育信息化發展客觀規律的必然體現，也是當前教育信息化發展的趨勢與潮流[1]。

為了適應這個發展趨勢，進一步推進校園管理和教學水平。大連醫科大學于2014年開始進行學校的智慧校園建設。校園一卡通是學校信息化建設的核心項目之一，是智慧化校園的重要組成部分。為了更好的適應學校的信息化建設，學校定于2015年初進行“校園一卡通”升級改造工程。

一、前言(一卡通系統升級前概況)

我校校園一卡通系統始建于2007年，不僅是數字化校園系統的重要有機組成部分，是教育信息化建設的基礎支撐點之一。

隨著校園一卡通系統的深入使用，已與學校多個管理系統(圖書借閱系統、門禁管理系統、宿舍管理系統等)實現數據同步，提供了生活消費(餐飲、洗浴、購電、洗衣機)、身份認證(門禁、考試、考勤等)、圖書借閱、自助網絡服務等多種功能。

隨著校園“一卡通”的推廣使用，其服務范圍遍布校園及學習生活工作各個方面。極大的方便了學生、教工的工作生活，實現了“一卡在手，走遍校園”。

二、一卡通系統的整體升級改造項目

1.存在問題

一卡通系統的整體建設從無到有，應用由單一服務增至多原化服務。隨著應用的不斷加深，一卡通系統的制度不健全、管理不規范、設備老化、應用系統無法滿足現階段發展的需要，以及卡片的安全隱患等一系列問題愈加明顯，給一卡通系統的管理和維護帶來了很大的困難，這也是本次升級需要急迫解決的問題。

(1)管理方面

1)制度建設

原來的管理制度不夠全面、細致。導致管理很被動，經常被使用者鉆空子，如商戶自私搭建消費平臺、挪用設備、私自進行工程改造破壞一卡通使用環境等都未納入管理制度中，因此完善一卡通系統管理制度也是升級過程最重要的一環。

2)管理不規范

a.網絡地址不足

未將原一卡通網絡的服務器、消費、門禁控制器等設備地址進行有效的分類。當設備數量和種類增加到一定成程度時，導致一卡通設備地址數量不足，業務無法擴容。

b.設備命名、編號混亂

服務器、自助機、消費POS等設備命名和編號雜亂無章，特別是消費類設備，無法快速定位報修設備，加大了設備管理難度。

3)數據標準化不一致

一卡通系統建設初期，使用的是系統自身的編碼規則和數據標準。但隨著學校智慧校園的建立，學校整體的數據中心由一卡通系統轉移至數據共享中心，所以一卡通系統的數據標準已不滿足整體智慧校園的建設。特別是一卡通號在原系統中為流水號，它隨著用戶換卡操作而發生變化。這種不唯一性，給后續的系統集成、管理、維護，特別是用戶使用帶了極大的不便。

(2)基礎設施建設

1)設備問題

校園一卡通系統已平穩運行8年，不論是服務器還是外圍設備都已嚴重老化，設備故障率已呈逐年提高的態勢。

2)網絡安全

校園“一卡通”系統的網絡結構采用的是單獨組網，實現了真正意義上一卡通專網。隨著信息技術的不斷發展和學校智慧校園的建設，原一卡通專網已經不能滿足發展的需要，勢必會與校園網絡業務存在進行數據交互，網絡安全顯得尤為重要。

3)卡片安全

原一卡通系統使用的一卡通是M1卡。隨著M1卡被破解，M1卡上存在用戶信息和數據將無法得到保障，如何規避M1卡的安全性成為至關重要的問題。

(3)應用方面

舊版一卡通系統采用的是C/S模式，雖然系統的安全性和保密性得到了一定的保障，但也帶來諸多限制[2]：

1)維護和升級繁瑣、成本高。

2)C/S結構的軟件需要針對不同的操作系統開發不同版本的軟件，而且代價高、效率低。

3)C/S組織結構不支持Internet，只適用于局域網，而隨著互聯網的飛速發展，移動辦公和分布式辦公越來越普及，C/S結構很顯然無法滿足這些需求。

2.確立升級方案

本次升級改造并非單純的在舊版一卡通系統基礎上升級，而是建立一個全新的校園一卡通系統。在解決原系統存在問題的同時，更好的適應學?？焖侔l(fā)展的信息化建設。所以本次整體升級改造的原則、中心思想和方式如下：

1)原則：適應智慧校園建設，遵循數據標準，統一規劃、分布實施的建設原則。

2)中心思想：安全、平滑、穩定的過渡。

3)方式：采用新舊一卡通系統并運行，逐步替換的方式。

從以下幾個方面制定了本次升級改造方案：

(1)管理方面

1)完善制度

制度是一切系統有效運行和管理的保障， 校園一卡通系統的正常運行需要嚴格的管理體制和相應的工作制度，對管理中出現的問題要及時解決并總結經驗[3]。結合多年一卡通系統使用情況和相關政策，完善管理制度(如一卡通系統管理、設備管理、商戶管理等方面)。健全的制度是管理一卡通的整體運維的重要保障。

2)優化網絡結構

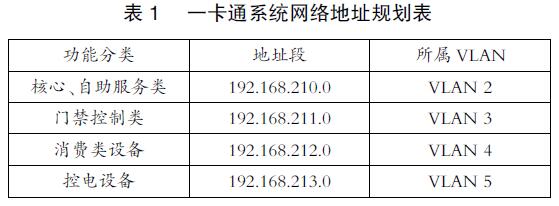

根據一卡通系統各種功能結構，重新規劃一卡通系統的網絡地址。根據功能分類，分屬不同的VLAN，達到擴展、優化一卡通網絡的目的。如表1所示。

3)制定設備管理相關規則

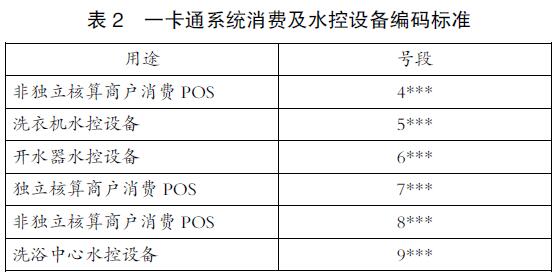

為了規范一卡通設備管理，特制定相應編碼標準和相應的規則(包括服務器、自助服務機的命名規則、消費水控設備的編碼標準等)。遵循規則可以快速、有效的定位設備，便于管理與維護。以消費及水控設備編碼舉例說明，采用4位長度編碼，第1位用于區分設備類別及所屬部門，后3位用于記錄設備所在樓宇、樓層、順序號。具體分類如表2所示。

4)遵循數據標準

隨著學校信息化建設的推進，數據共享平臺將數據層面的所需信息集中存儲，并給各應用子系統共享，有效防止信息的冗余和不一致，保障數據的準確性和可靠性。

校園一卡通系統作為智慧校園中的重要應用系統，本次升級充分采用、操作統一共享數據平臺提供的公共數據編碼、身份信息等數據標準。如一卡通號由原來的流水號變?yōu)閷W(xué)號和工號,實現了一卡通業務系統統一的賬號登錄，也將用于智慧校園統一門戶登錄的唯一賬號。

(2)基礎設施建設方面

根據設備種類、數量、施工量和施工安排，制定詳細的施工進度表，并提前通知相關部門值班人員予以配合。

1)網絡、基礎建設

a.網絡改造：只需在原一卡通專網基礎上予以補充或改造。

b.網絡安全：為了保證一卡通系統的安全，通過防火墻、網絡監控等技術與校園網建立連接，以邏輯子網的方式在校園網上實現一卡通網絡的有效擴展。

c.更換M1卡：將校園卡由原來的M1卡全部更換為CPU卡，增加安全性的同時，可以充分利用CPU卡的特性，為廣大師生開發更多的服務。

2)設備調試安裝

除了布置新的服務器、存儲以及自助服務設備外，在感應式設備的安裝方面：我校采取逐步替換感應設備的方式進行施工。根據設備使用頻率、先行替換人員較為集中的位置，對于人員使用率較少的位置保留部分舊設備，按步驟逐步替換。這樣可以有效的減輕整體的施工量、后期維護量。

(3)應用與業務方面

1)系統平臺搭建

系統架構由原來的C/S模式改為B/S模式。

2)完善數據

管理人員根據學校相關數據標準錄入或?qū)胂嚓P(guān)信息(人員基本信息、部門信息等)，完善一卡通數據。

3)應用集成接口

校園一卡通系統中的應用集成接口是各種應用系統集成到一卡通系統中的橋梁,承擔著數據同步、用戶認證、流水采集上傳的重要功[4]。因此除一卡通系統本身業務外，最重要的就是與一卡通相關聯的第三方系統數據同步軟件。因數據庫整體架構發生根本改變，應用集成接口也隨之發生變化。新的一卡通系統采用的是統一的Web Service接口與協議。WebService采用簡單的、易理解的標準 Web協議作為組件界面描述和協同描述規范，完全屏蔽了不同軟件平臺的差異, 從而實現了在當前環境下最高的可集成性[5]。通過規范該接口與協議，制定標準，為未來系統集成提供接入方案，具有可擴展性。

4)換卡操作

本次升級，將全面替換一卡通卡片，同時必須保證新版的一卡通卡片必須在新學期開學前發放至師生手中。這個換卡流程包括整理信息、確認信息、制卡、開卡、預存款、發卡等步驟。

對于舊一卡通卡內余額,在舊一卡通銷戶后，以補助的方式，將該部分金額發放至新卡中。需要注意的是，必須保證舊一卡通系統中的賬務清晰。

3.升級改造成果

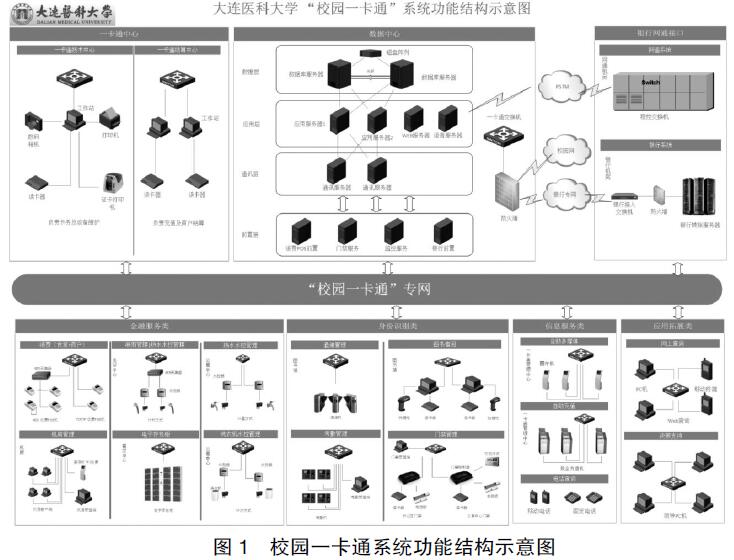

歷經5個多月時間，校園一卡通系統完成了升級改造工作。在解決舊版一卡通系統問題的同時，校園一卡通系統功能、集成度得到進一步提升，系統應用得到深化，也促進數據共享中心的整合，持續完善信息基礎設施和安全體系建設，為學校領導提供決策上的支持。校園“一卡通”系統的網絡結構示意圖如圖1所示。

本次升級工作很好的完成了升級建設方案既定的內容，同時還增加了如下功能。

1)采用二維碼方式開卡，有效的防止了傳統批量開卡中開錯卡、開卡重復等錯誤情況的發生，節省了人力、物力，減少了不必要的浪費。

2)增設了2臺現金充值機，解決了師生充值排隊難的問題。

3)增設電子存包柜：在人群密集的餐飲中心共布置5組電子存包柜，廣大師生可通過刷校園一卡通的方式對個人隨身物品進行存放。

4)電子支付平臺：在完成多系統對接的情況下，用戶可以電子支付平臺完成無卡支付網絡費用、考試報名費等相關費用，突破了一卡通只有持卡交易，必須有讀卡器或POS機的交易模式限制。

5)微校寶：隨著一卡通業務的快速推廣，提升用戶體驗，推出手機微校寶服務，可以實現以下功能，校園卡圈存(銀行卡轉賬至校園卡)、查詢密碼修改、校園卡信息查詢、校園卡消費流水查詢、校園卡補助流水查詢、校園卡掛失、學生網費繳納等。

6)數據挖掘?yàn)閷W(xué)校提供決策支持

數據挖掘打破了傳統校園卡系統提供身份認證和消費等相關應用的普通業務系統的定位[6]，通過建立相應的模型，對一卡通系統現有的和數據共享平臺中的數據進行數據挖掘，可以對整個學校的管理決策起重要作用。如對學生一卡通消費的數據進行挖掘，能分析出學生的消費習慣、消費水平，確定國家的困難補貼對象;根據學生寢室有電量的情況，控制用電量，減少能源消耗。

三、結束語

雖然原一卡通系統存在眾多的問題和不足，但也為我們積累了寶貴的資源和經驗，使得本次升級改造得以順利完成。實現了新舊一卡通系統的快捷、平穩過渡，以及與智慧校園的無縫對接。該工程的順利完成為學校管理提供了更強有力的保障和決策，全面深入地推進教育信息化，也為我校智慧校園建設奠定了一個良好的基礎。
